电池包与电网并网的建模方法
2025.10.17

概要

在汽车充电、V2G、储能电站并网中,都会涉及电池包与电网并网的建模。这是一个涉及电化学、电力电子、电力系统、热管理和控制的交叉学科领域。本文将介绍GT-SUITE建立电池包与电网并网的不同建模方式,并介绍其适用场景。


1简介

在“双碳”目标驱动下,以电动汽车(EV)、储能电站和车网互动(Vehicle-to-Grid, V2G)为代表的新型电力系统负荷与电源形态正在深刻重塑电网结构与运行方式。这些系统的核心特征是:电池包作为能量存储单元,通过多级电力电子变流器与电网实现双向、可控的能量交换。这一过程不仅涉及电能的高效转换,更牵涉到电池内部电化学反应、热力学演化、动态机械应力与周期性电极膨胀/收缩、电力系统动态响应以及智能控制策略的深度耦合。


传统电池测试多基于恒流充放电或标准循环,但并网运行(尤其是V2G、调频)引入了复杂、高频、双向的功率波动。这些动态应力在实验室中难以完全复现,却可通过并网仿真精准模拟,识别这些“隐性应力”,评估其对电池寿命、性能、以及力学膨胀的影响,指导电池系统设计(如是否需要增加缓冲电容或优化调度策略)。


  • 电流纹波放大:变流器开关频率、电网谐波可能通过耦合路径在电池侧产生额外电流纹波,加剧电池老化。特别是电网的中低频谐波对电池寿命的影响

  • 功率突变冲击:电网调度指令突变(如AGC信号)导致电池瞬间大电流充放电,引发局部极化与温升。

  • 频繁启停与方向切换:V2G场景下每日数十次甚至上百次的充放电切换,电极材料反复膨胀-收缩,产生累积机械疲劳,加速老化。

  • 局部热点识别:结合热模型,仿真可预测模组内哪些电芯因位置、接触电阻或冷却不均而温度更高,成为“短板”。

  • 不一致性演化模拟:并联支路电流分配不均、老化速率差异可在仿真中长期追踪,预测容量衰减与均衡需求。

  • 母线电容选型:仿真可评估不同电容值对电池电流纹波、电压波动的抑制效果,避免过度设计或性能不足。

  • DCDC变比与调制策略:在宽SOC范围内,电池电压变化大,并网仿真可验证变流器是否能在全工况下高效运行,避免电池进入低效或高应力区间。

  • 模拟不同电价信号、调度指令下的电池运行轨迹,进而评估不同用户行为(如随机充电、预约放电)对电池健康的影响。


    电池包并网建模涉及电化学、电力电子、电力系统、热管理和控制的交叉学科领域,且时间和空间尺度差异巨大。

  • 时间尺度:覆盖微秒级开关、毫秒级控制、秒级动态、小时级调度,

  • 空间尺度:单体电芯 → 模组 → 电池包 → 变流器 → 电网

    如何合理地规划建模层次,完成不同的分析目标,是仿真工程师面临的一个挑战。本文将介绍不同的建模方式。


2 电池包与电网并网的建模方法

电池包并网建模一般可以分为以下3种层级:



2.1直流建模

变流器以及各类交流电路的损耗均通过直流功率源(PowerSource)的方式进行建模,避免建立交流电路。该层级建模简单,计算速度快,不考虑变流器控制,特别适合长周期的经济性分析,可以包含动态电价机制、激励建模(如M2G——微电网到电网)以及基于政策的情景规划。集成电池包/变流器热管理后,也可以分析电池包内部的不一致性、整个储能电池柜的整体能耗分析。


但该类建模方式由于不对交流电路建模,无法得到交流电路的损耗(特别是无功功率进行电压支撑下)、无法分析多机并联带来的环流损耗、无法反映电池有功功率的动态响应(比如无法反映母线电压稳定性)。总之,该类建模无法准确获取电池动态负荷。


电池包与电网并网的建模方法(图1)

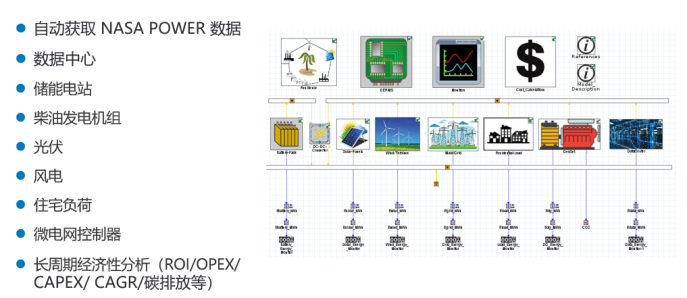

用于经济性分析的微电网直流建模


电池包与电网并网的建模方法(图2)

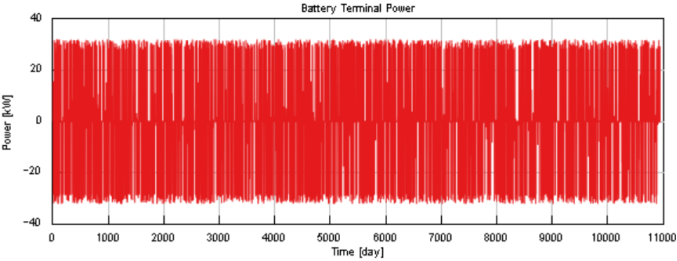

电池功率



2.2交直流建模——理想受控源

建立直流和交流电路,外部电网可以作无限大电网假设。但变流器均采用理想受控源,避免建立详细的开关管,因为这会显著增加计算成本。下图为典型的储能电站并网模型。DCDC采用DCConverter模板,而网侧逆变器采用InverterSimple。


电池包与电网并网的建模方法(图3)

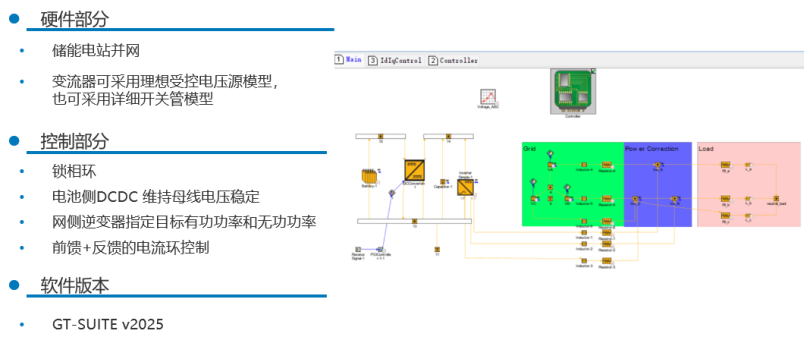

储能电站并网的PQ控制模型


这是一种非常有用的建模方式。它的时间步长可以在毫秒的量级,计算速度快,可以得到更准确的电池动态负荷(捕捉母线电容、控制延迟、PLL 动态等对电池电流的真实影响)、电池以及变流器的损耗(产热)、交流电路损耗、母线电压波动、PQ控制策略、电流环控制、PLL(锁相环)稳定性、多机并联环流等等。该类模型也可方便地集成电池包/变流器热管理,进行热+电的耦合分析。


电池包与电网并网的建模方法(图4)

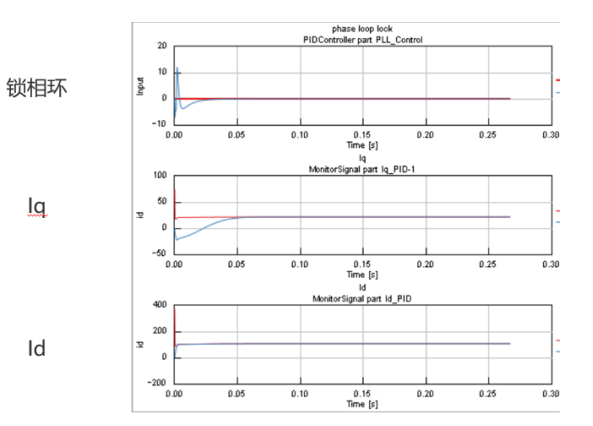

锁相环和PQ控制


电池包与电网并网的建模方法(图5)

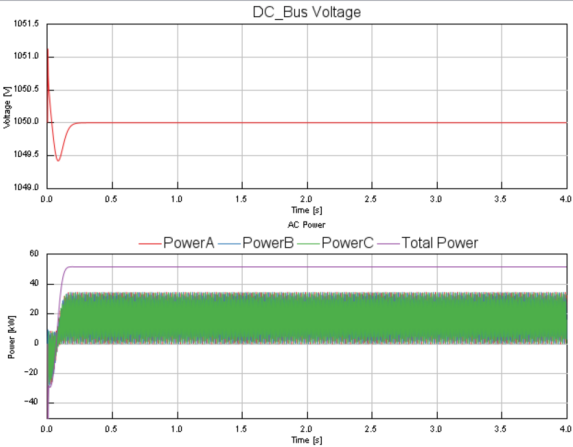

母线电压、直流和交流功率

(目标P为50kW,目标Q为-10kVar)



2.3交直流建模——详细开关管

这类模型主要涉及变流器的调制策略、调制频率以及器件级别的选型和优化,计算速度慢,适用于需要评价PWM控制(数千Hz)带来的高频谐波对电池的影响的场景。


电池包与电网并网的建模方法(图6)

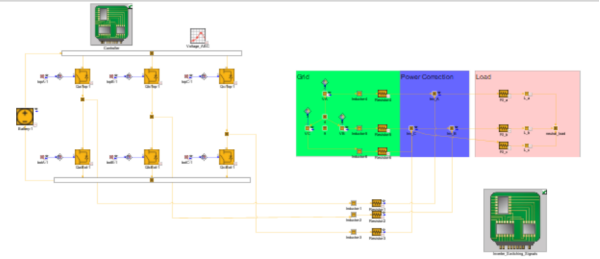

考虑详细开关管的交直流建模


电池包与电网并网的建模方法(图7)

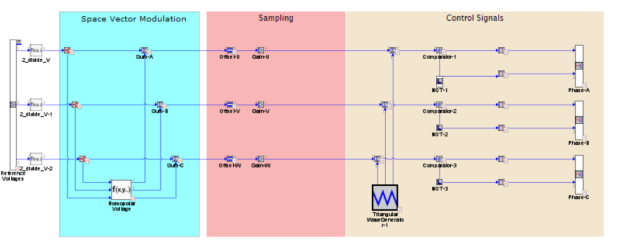

SVPWM空间矢量调制


电池包与电网并网的建模方法(图8)

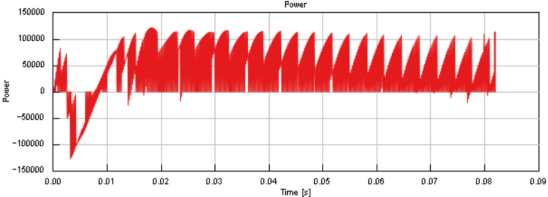

电池功率
